一、產品簡介

DPG-10000是一款單通道、多速率的高性能PRBS碼發生模塊。該模塊可提供1個電通道及1個觸發時鐘接口，支持從1G ~ 14G多個速率點設置。并有多種碼型可選，用戶也可以自定義碼型設置，輸出信號幅值可調，且?guī)в袇?shù)存儲功能，方便設備集成及參數修改。

二、應用領域

 高功率光纖激光器應用中，受SBS效應和熱損傷等物理問題的限制，單路光纖激光器的功率提升存在極限。為了進一步提高光纖激光系統的輸出功率，需要通過功率合成技術在保證亮度的前提下將多通道子束進行合成。

在進行功率合成過程中需要對子束SBS效應進行有效抑制，而通過相位調制技術展寬光譜是抑制SBS的有效辦法，基于PRBS序列信號的相位調制技術抑制SBS是目前高功率窄線寬光纖激光器的主要研究方向之一。

DPG-10000模塊可產生PRBS序列，利用PRBS微波信號對單頻光進行相位調制，調制后光譜的帶寬由PRBS微波信號的帶寬決定，光譜帶寬內的邊帶數量由移位寄存器的位數決定。進而實現窄線寬激光器的展寬，后續再進行壓縮處理，可以有效避免SBS效應，為功率放大做好準備。

三、性能特點

?通道模式：單通道輸出，接口SMA；

?碼型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、PRBS9_5、USER DEF（支持64位自定義碼型設置）；

?速率：1G、2G、3G、4G、5G、6G、7G、8G、9G、9.95328G、10G、10.3125G、11G、12G、13G、14G；

?時鐘：提供1路觸發信號；

?輸出幅值：50mV、100mV、150mV、200mV、250mV、300mV、350mV、400mV、450mV、500mV、550mV、600mV；

?參數存儲：設置參數后自動存儲，開機無需重新設置；

?通訊接口：支持USB通訊，可使用上位機軟件控制。

四、技術參數

五、信號頻譜參數

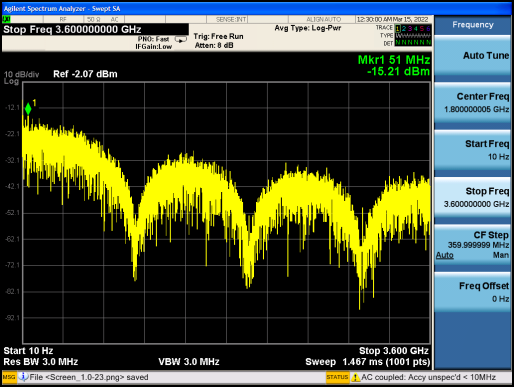

DPG-10000設備1G速率31碼型頻譜圖

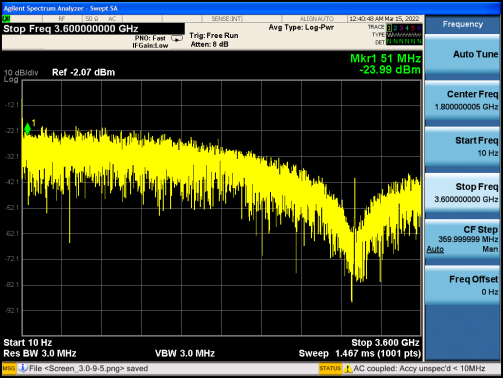

DPG-10000設備3G速率31碼型頻譜圖
